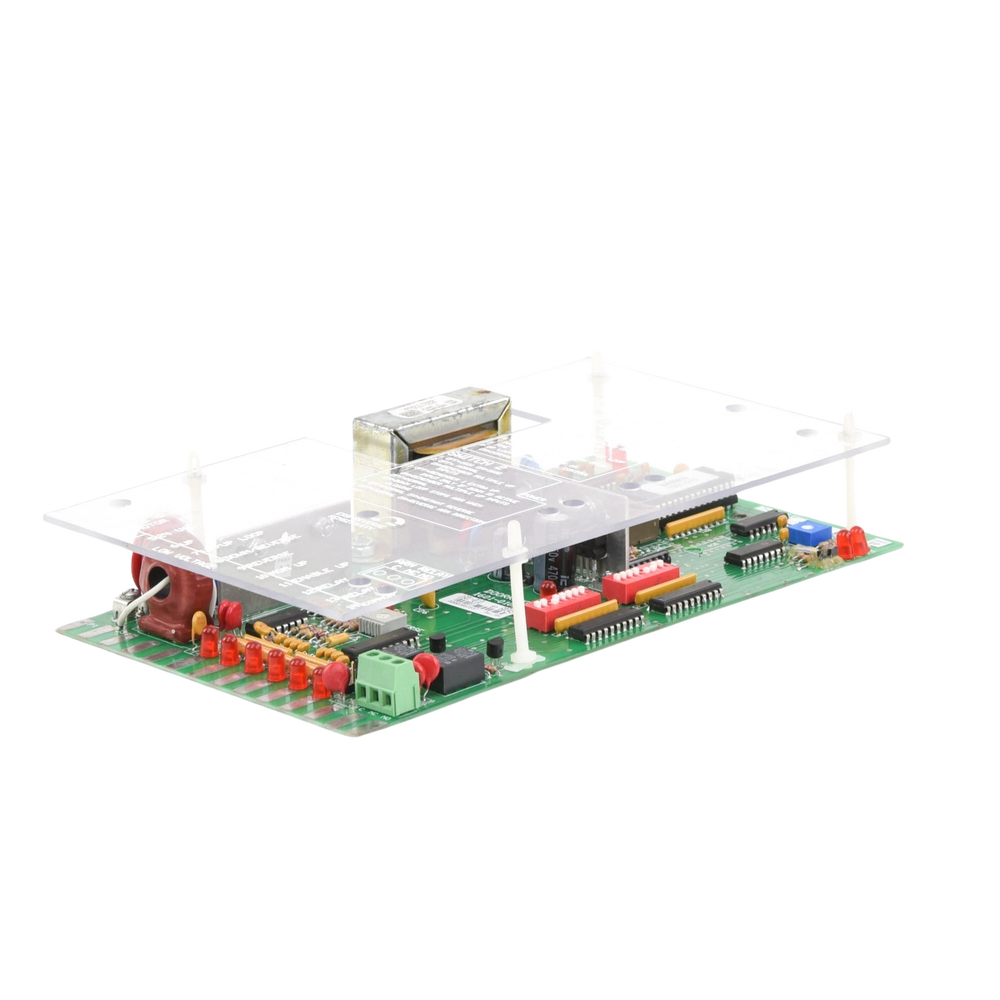

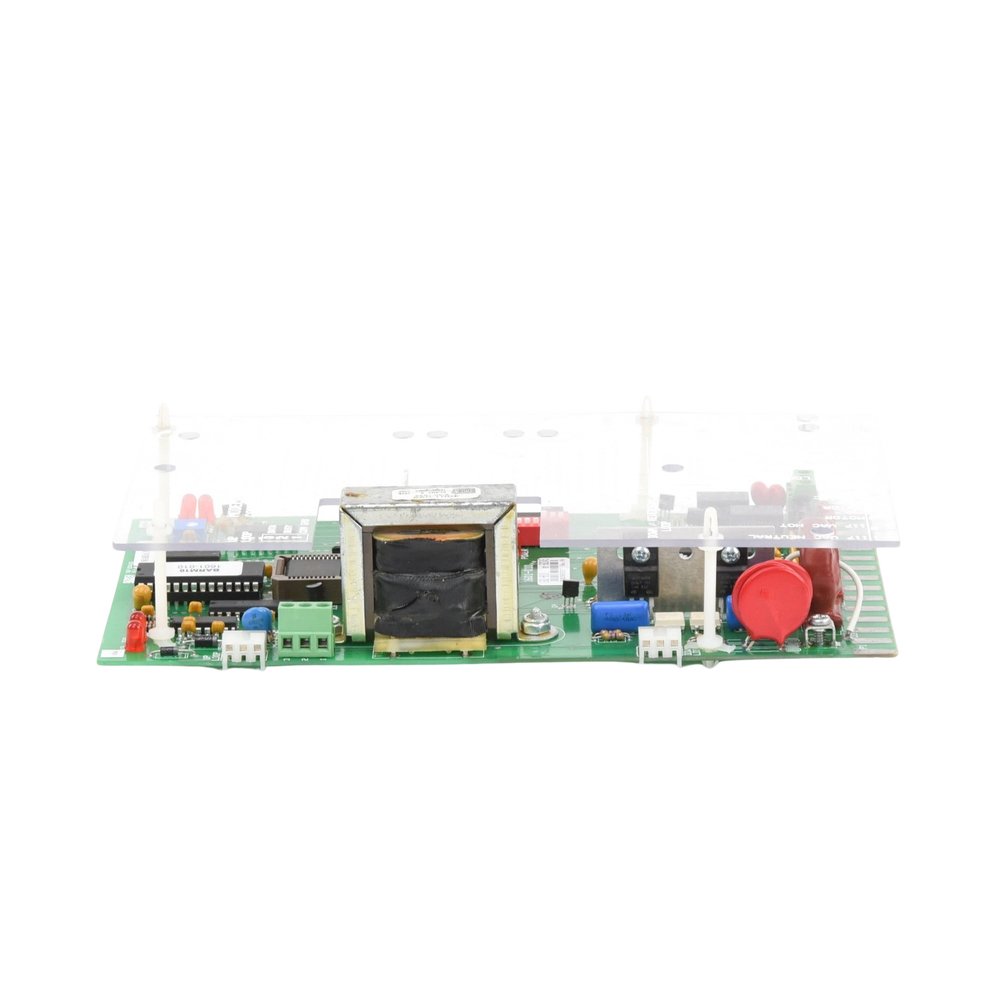

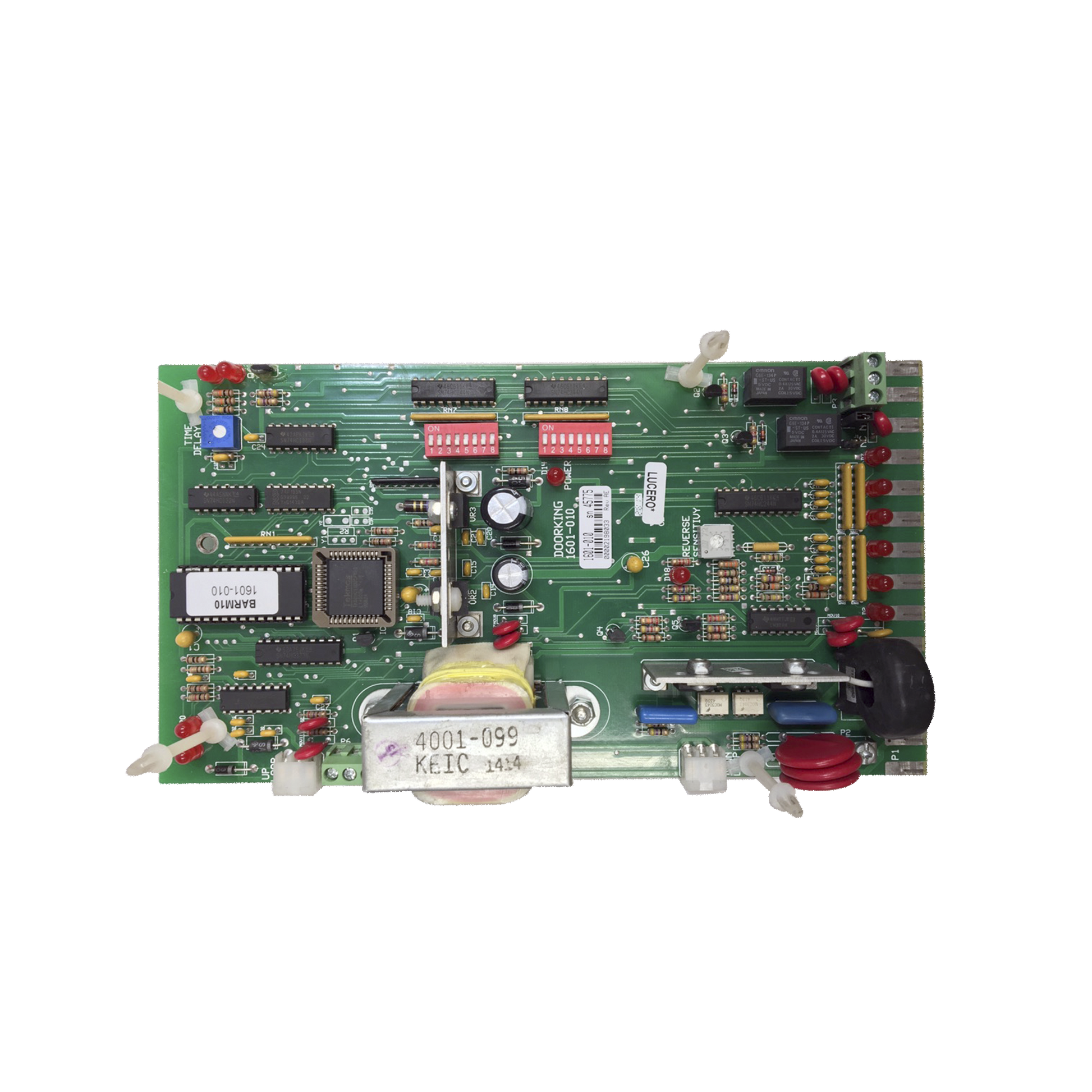

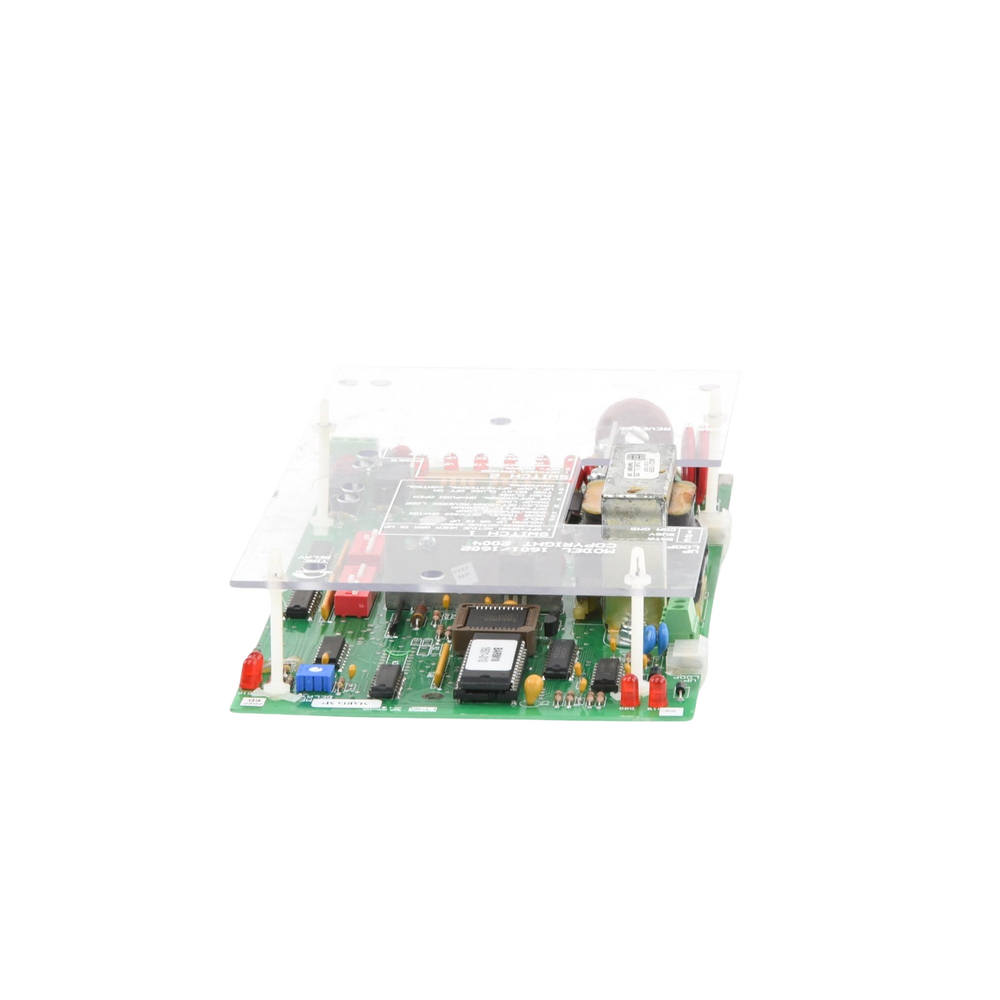

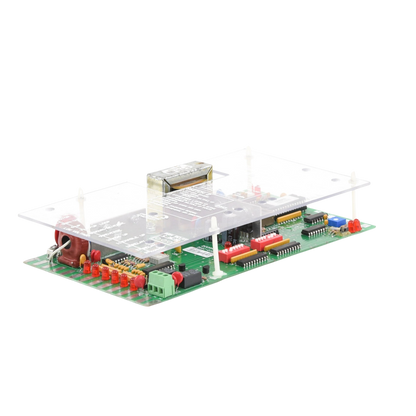

Tablilla de refacción para barreras Doorking 1601 / 1602 / 1603

Tablilla de refacción para barreras Doorking 1601 / 1602 / 1603

$ 12,445.91
$ 12,445.91
Agotado
Los gastos de envío se calculan en la pantalla de pago.
23 personas están viendo este producto.

Stock disponible: 18 en existencias
SKU: 1601-010
Proveedora: DKS DOORKING
tipo: Control de Acceso
Etiquetas: Acceso vehicular DKS DOORKING Refacciones

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Características Técnicas

  • Modelo: 1601010
  • Compatibilidad: Barreras Doorking modelos 1601, 1602
  • Aplicación: Control de acceso vehicular
  • Material: Resistente a intemperie
  • Instalación: Montaje en pad de concreto

Especificaciones Eléctricas

  • Voltaje: 115 VAC
  • Conexión: Alta tensión (requiere conexión a tierra)
  • Interruptores DIP: Configuración de funciones
  • Conexión de sensores: Terminales para sensores de contacto y no contacto

Configuración

  • SW1-1: Modelo 1601 (OFF), 1602 (ON)
  • SW1-7: Temporizador automático (1-59 segundos)
  • SW2-4: Funcionamiento de bucle de bajada
  • SW1-5: Activación de relé (DOWN loop o UP loop)
Dimensiones
  • Montaje: Pad de concreto (48h curado)
  • Altura de sensor: 21' típico, 27.5' máximo
  • Conducción: 4' mínimo sobre el suelo
Seguridad
  • Requiere conexión a tierra
  • Reversa con retardo de 0.5 segundos
  • Requiere área despejada para operación manual
  • Separación de acceso peatonal
Aplicaciones
  • Carriles de entrada vehicular
  • Control de tráfico unidireccional
  • Instalación con bucles de detección
  • Operación con sensores ópticos
Configuración DIP-Switch
  • SW1-1: 1601 (OFF), 1602 (ON)
  • SW1-7: Temporizador automático (1-59 seg)
  • SW2-4: Función bucle/reversa
  • SW1-5: Relé activado por bucle
Funciones Principales
  • Parada durante ciclo de bajada
  • Memoria múltiple de entradas
  • Prueba automática de funcionamiento
  • Uso de 360° o 180° de engranaje
Conexiones
  • Bucle de detección (no incluido)
  • Conector para detector de bucle
  • Conexión para antena externa
  • Conexión para sensores de seguridad

Notas de Instalación

  • Verificar configuración DIP-Switch antes de encender
  • Permitir curado completo del concreto (48 horas)
  • Montar el brazo con operador en posición de bajada
  • Verificar conexiones eléctricas y conexión a tierra
  • Consultar manual de instalación para configuraciones avanzadas

Precauciones

  • Nunca usar para acceso peatonal
  • Evitar operación manual sin asegurar área despejada
  • No modificar configuración sin apagar el equipo
  • Mantener manual de instalación para referencia
  • No instalar en áreas con interferencia eléctrica
Manual de Referencia

Para configuraciones avanzadas, instalación y seguridad, consultar el manual de instalación/usuario de DoorKing, y el manual de bucles de detección.

Ubicación

Fabricado por DoorKing, Inc. en Estados Unidos (120 S. Glasgow Avenue, Inglewood, CA 90301)

Referencia

Documento de referencia: 1601-366-F-7-16
