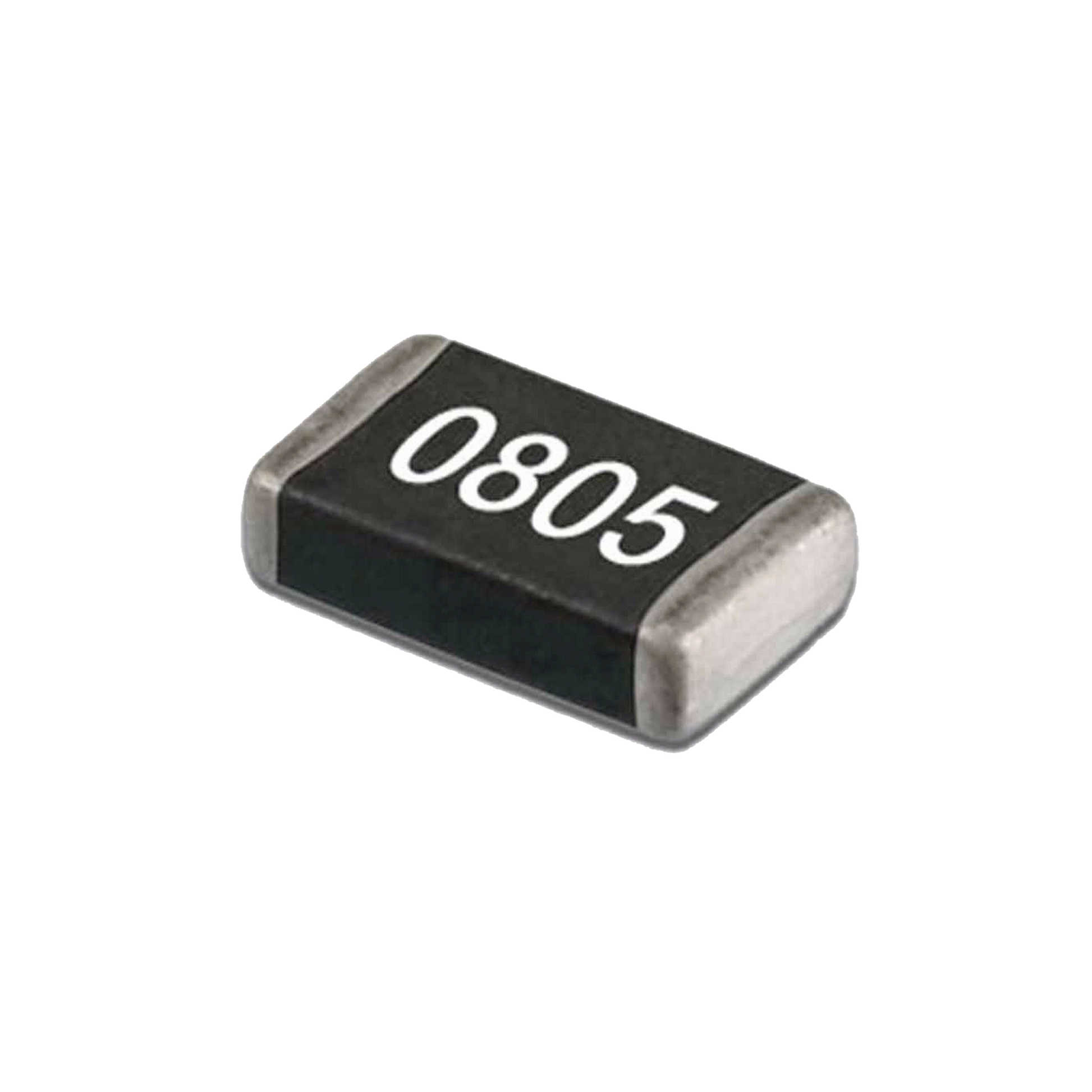

Resistencia SMD 4.7 Ohm, 1/8 Watt, 805, 5 %.

Resistencia SMD 4.7 Ohm, 1/8 Watt, 805, 5 %.

$ 0.87
$ 0.87
Agotado
Los gastos de envío se calculan en la pantalla de pago.
18 personas están viendo este producto.

Stock disponible: Agotado
SKU: 260-4.7-RC
Proveedora: SYSCOM
tipo: Radiocomunicación
Etiquetas: Misceláneo Refacciones SYSCOM

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Características Generales

  • Rango de temperatura: -55°C a +125°C
  • Substrato de alúmina de alta pureza
  • Soldable mediante onda o flujo
  • Excelentes características de alta frecuencia
  • Terminación envolvente
  • Protección de electrodos internos
  • Rango de valores: 0Ω a 10MΩ
  • Construcción de película metálica
  • Cumple con RoHS

Especificaciones Eléctricas

  • Valor nominal: 4.7Ω
  • Potencia: 1/8 W (125 mW)
  • Tolerancia: ±5%
  • Coeficiente de temperatura: ≤ ±200 PPM/°C
  • Tensión máxima: 150V (W.V.) / 300V (O.V.)
  • Resistencia de aislamiento: ≥1,000MΩ
  • Resistencia al voltaje de prueba: 500V AC/DC

Especificaciones Mecánicas

  • Tamaño: 0805 (2.0 x 1.25 mm)
  • Terminación interna: Ag/Pd
  • Recubrimiento intermedio: Níquel
  • Terminación externa: Estaño (Sn)
  • Recubrimiento: Epoxi
  • Altura: 0.55 ± 0.10 mm

Condiciones de Prueba

  • Resistencia al sobrevoltaje: ±(2.0% + 0.1Ω) Max. con aplicación de 2.5 veces el voltaje de trabajo durante 5 segundos
  • Ciclo térmico: ±(1.0% + 0.05Ω) Max. entre -55°C y +155°C
  • Prueba de humedad: ±(3.0% + 0.1Ω) Max. a 40°C y 90-95% humedad durante 1,000 horas
  • Vida útil bajo carga: ±(3.0% + 0.1Ω) Max. a 70°C durante 1,000 horas
  • Soldabilidad: ≥95% de cobertura a 245°C ± 3°C

Métodos de Soldadura

  • Reflujo: Temperatura pico de 250°C, tiempo a 230°C+ durante 30 ±10 segundos
  • Baño de soldadura: 265°C ± 3°C durante 5 segundos
  • Soldador manual: 350°C ± 10°C durante 3 segundos
