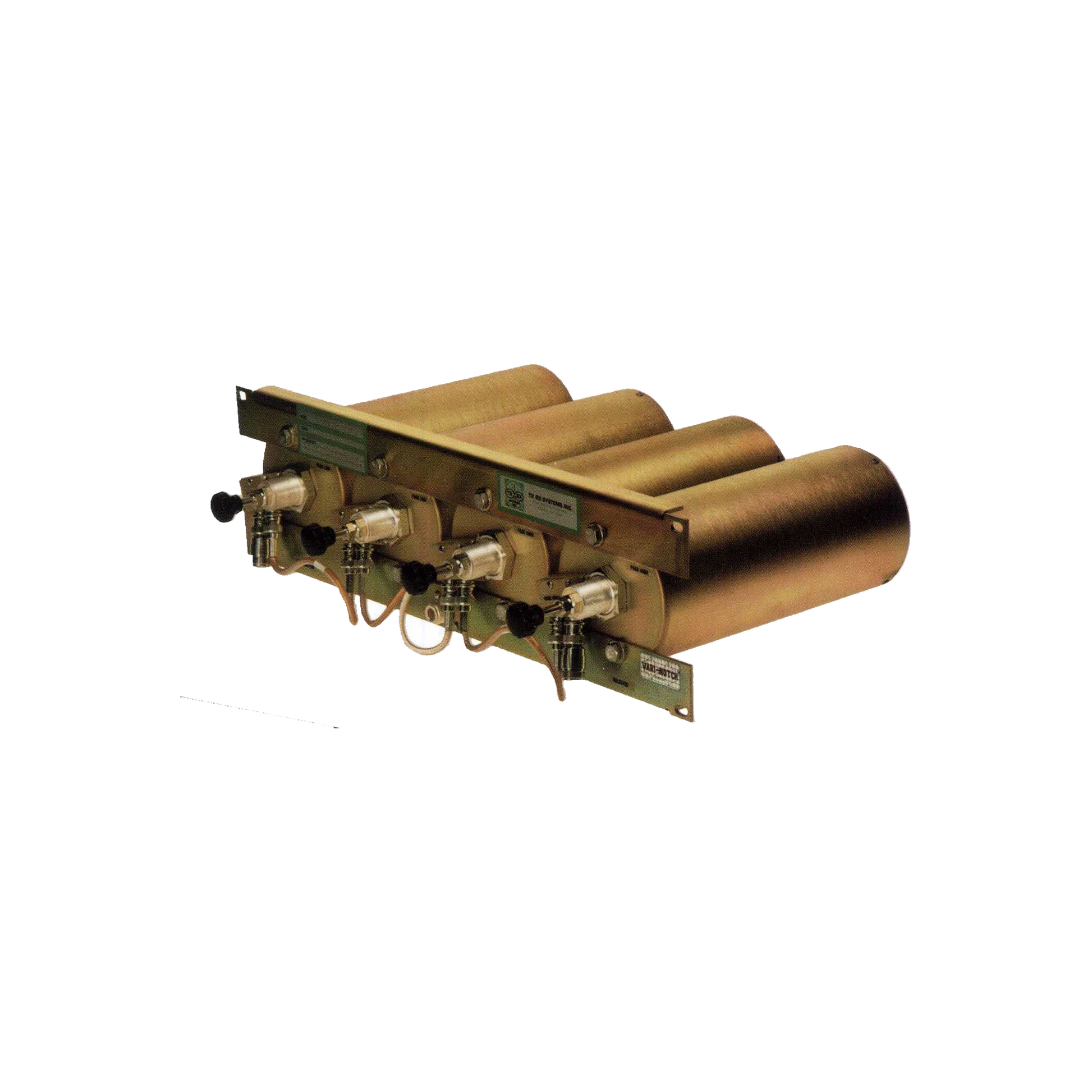

Duplexer Pasa Banda-Rechazo de Banda, 442-450 MHz, 4 Cavidades (4" Dia.) 5 MHz, 350 Watt, N Hem.

Duplexer Pasa Banda-Rechazo de Banda, 442-450 MHz, 4 Cavidades (4" Dia.) 5 MHz, 350 Watt, N Hem.

$ 33,730.99
$ 33,730.99
Agotado
Los gastos de envío se calculan en la pantalla de pago.
28 personas están viendo este producto.

Stock disponible: Agotado
SKU: 28-66-02A
Proveedora: BIRD TECHNOLOGIES
tipo: Radiocomunicación
Etiquetas: BIRD TECHNOLOGIES Duplexers Filtros y Sistemas en RF

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Características Principales

  • Diseño Vari-notch (pseudo-bandpass) para óptimo rendimiento en UHF
  • Permite compartir antena entre TX y RX con aislamiento efectivo
  • Construcción robusta con cavidades de alta calidad
  • Circuito modificable mediante ensamblajes de conversión
  • Opciones de montaje en rack 19' estándar

Especificaciones Eléctricas

  • Rango de Frecuencia: 442-450 MHz
  • Tipo de Circuito: Vari-notch (pseudo-bandpass)
  • Potencia: 350 Watt
  • Separación Mínima Tx-Rx: 5 MHz
  • Pérdida por Inserción: 0.6 dB
  • Aislamiento: 100 dB
  • VSWR: 1.3:1 máximo
  • Impedancia: 50 Ohms

Especificaciones Mecánicas

  • Número de Cavidades: 4
  • Tamaño de Cavidad: 4' (102 mm) de diámetro
  • Tipo de Montaje: Rack 19' estándar
  • Dimensiones: 5.25' (133.4 mm) de altura x 19' de ancho x +3'/-9' de profundidad
  • Peso: 14 lbs (6.4 kg)
  • Conectores: N hembra
  • Rango de Temperatura: -40°C a +80°C
Construcción
  • Cavidades de 4' (102 mm) de diámetro
  • Construcción soldada
  • Bucles plateados
  • Placas de bucle y conectores con baño de albaloy
  • Tornillo de ajuste sin contacto directo con alta conductividad
  • Conductor externo de aluminio endurecido
Aplicaciones
  • Sistemas de comunicación UHF
  • Sistemas compactos que requieren aislamiento entre canales
  • Instalaciones donde se requiere compartir antena entre TX y RX
  • Entornos con espacio limitado
Ventajas del Diseño
  • Combinación de ventajas de filtros notch y bandpass
  • Baja pérdida y aislamiento amplio
  • Selectividad en frecuencia
  • Diseño modular para fácil adaptación a requerimientos futuros
  • Dependabilidad a largo plazo

Notas Adicionales

  • Diseñado para aplicaciones en espacios reducidos con óptimo costo-beneficio
  • Modelo 28-66-02A: configuración específica para 442-450 MHz
  • Opción de montaje en rack 19' reverso (reverse flush) disponible
  • Disponible en versión 'U' (sin ajustar) para programa de envío rápido

Compatibilidad

  • Compatible con estándares industriales de comunicaciones
  • Diseñado para cumplir con requerimientos de sistemas UHF
  • Adecuado para entornos industriales y comerciales
