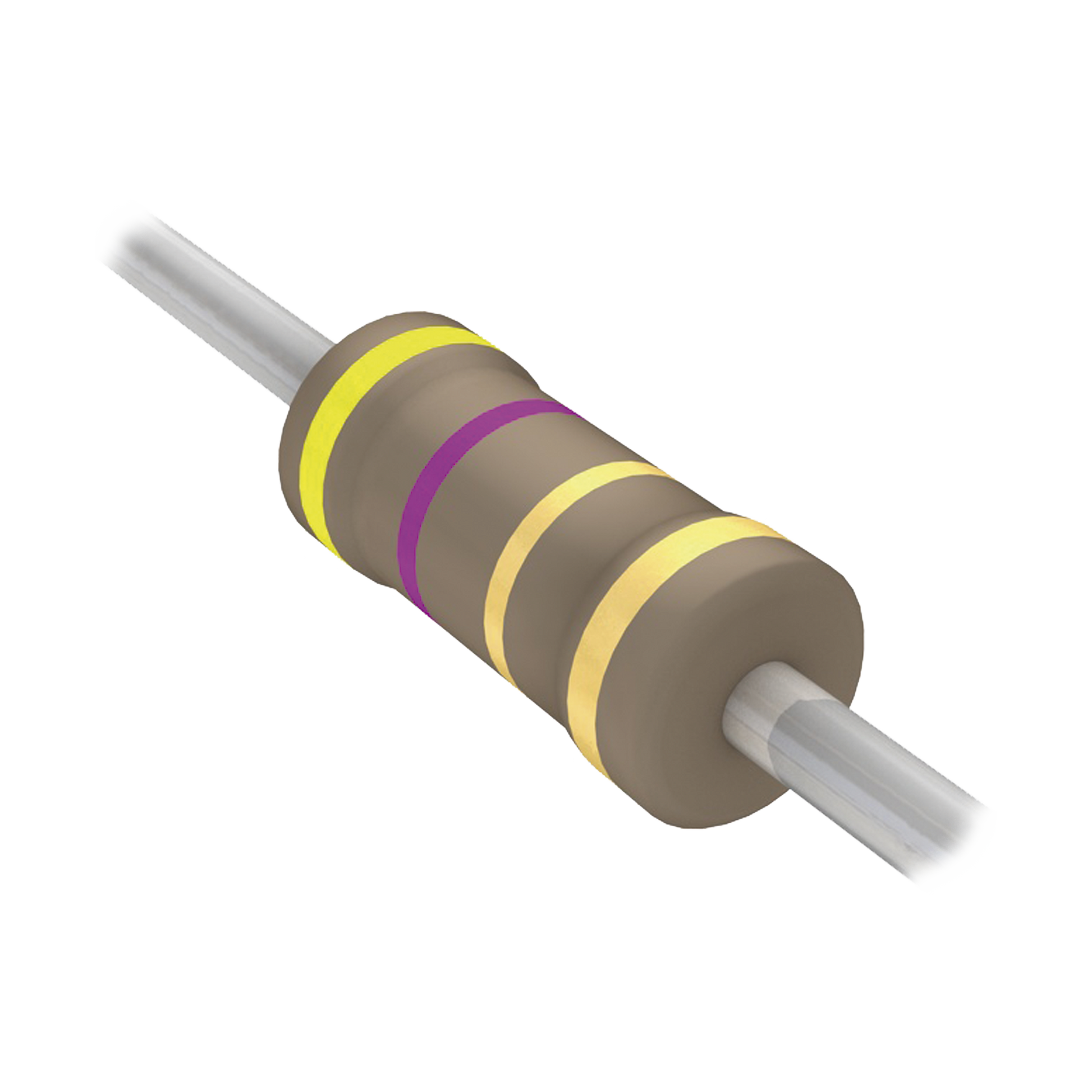

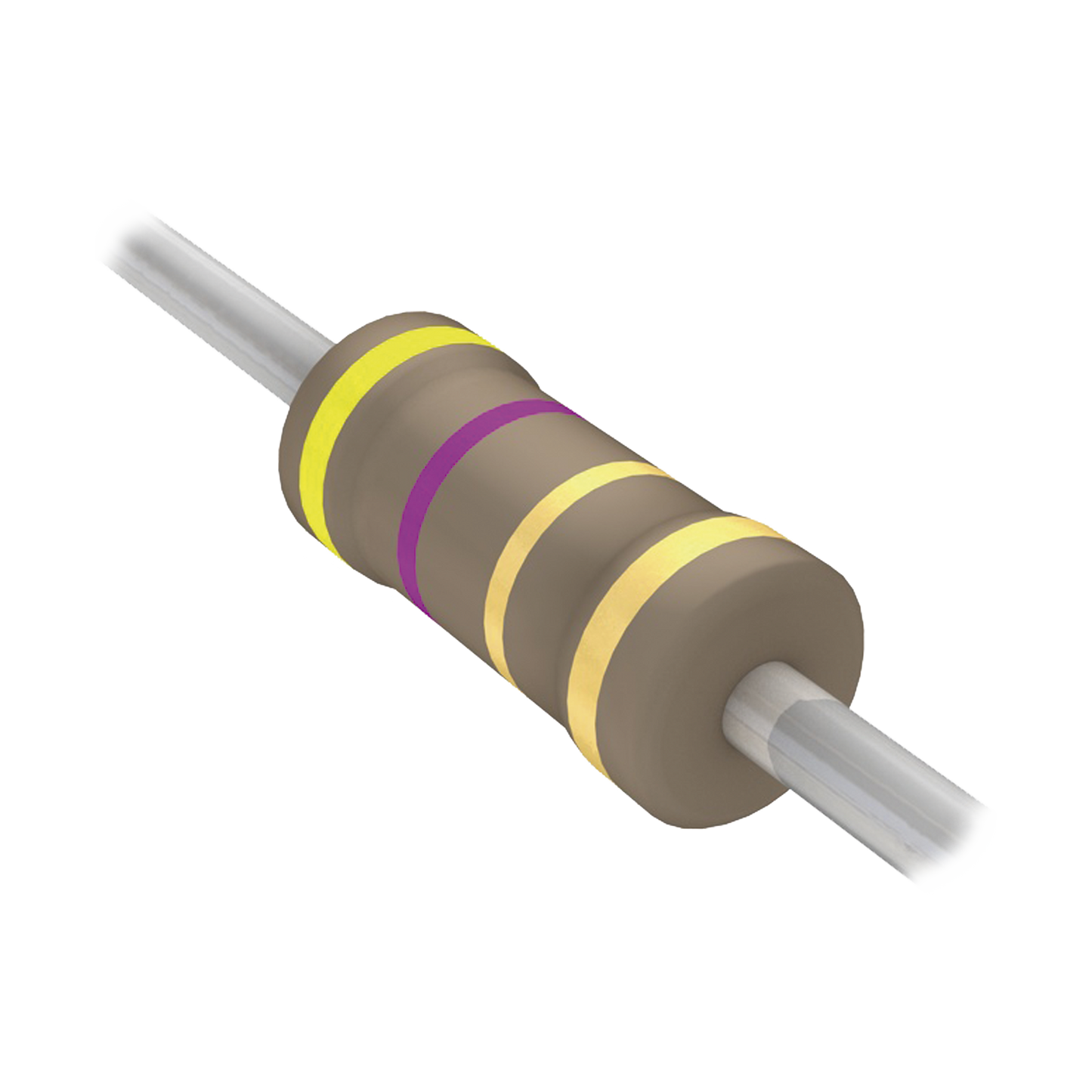

Resistencia Axial de Película de Carbón de 4.7 Ohm, 1/4 Watt, 5%

Resistencia Axial de Película de Carbón de 4.7 Ohm, 1/4 Watt, 5%

$ 0.87
$ 0.87
Agotado
Los gastos de envío se calculan en la pantalla de pago.
25 personas están viendo este producto.

Stock disponible: Agotado
SKU: 4.7QBK-ND
Proveedora: SYSCOM
tipo: Radiocomunicación
Etiquetas: Misceláneo Refacciones SYSCOM

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Características Técnicas

  • Resistencia: 4.7 Ohms
  • Tolerancia: ±5%
  • Potencia: 0.25W (1/4W)
  • Composición: Película de Carbono
  • Coeficiente de Temperatura: -350 a +500 ppm/°C
  • Temperatura de Operación: -55°C a +155°C
  • Paquete: Axial
  • Dimensiones: 2.40 mm (Diámetro) x 6.30 mm (Largo)
  • Fabricante: Yageo
  • Serie: CFR

Características Eléctricas

  • Tensión Máxima de Trabajo: 250V
  • Tensión Máxima de Sobrecarga: 500V
  • Prueba de Aislamiento: 500V
  • Rango de Resistencia: 1Ω - 10MΩ
  • Resistencia de Aislamiento: >1,000MΩ
  • Resistencia a la Soldadura: 235±5°C por 3±0.5 segundos
  • Resistencia al Calor de Soldadura: 260±3°C por 10±1 segundos
Especificaciones Ambientales
  • Resistencia a la Humedad: ±3.0%+0.05Ω
  • Ciclo Térmico: ±1.0%+0.05Ω
  • Endurance a 70°C: ±3.0%+0.05Ω
  • Resistencia a Sobrecarga Periódica: ±1.0%+0.05Ω
Características Mecánicas
  • Resistencia a la Soldadura: 95% mín. de cobertura
  • Resistencia a Disolventes: Sin deterioro de recubrimientos
  • Robustez de Terminales: ≥2.5kg (24.5N)
Código de Formato
  • Power Rating: -25 = 1/4W
  • Tolerancia: J = ±5%
  • Tipo de Embalaje: B = A granel
  • Coeficiente de Temperatura: F = ±100 ppm/°C
  • Tipo de Formado: K = FKK Type
  • Valor de Resistencia: 4.7 = 4.7Ω

Curva de Derating Térmico

Para temperaturas ambiente superiores a 70°C, la potencia nominal debe ser reducida según la curva:

  • 70°C: 100% de la potencia nominal
  • 100°C: 60% de la potencia nominal
  • 125°C: 40% de la potencia nominal
  • 155°C: 20% de la potencia nominal

Aplicaciones

  • Electrónica general
  • Circuitos de baja potencia
  • Equipos industriales
  • Instrumentación
  • Electrónica de consumo

Construcción

Las resistencias de la serie CFR son fabricadas mediante un proceso que consiste en recubrir una varilla cerámica de alta calidad con una película homogénea de carbono puro. Después de cortar una ranura helicoidal en la capa resistiva, se sueldan terminales de cobre electrolítico estañado a las tapas extremas. La resistencia está recubierta con capas de barniz color ámbar.
