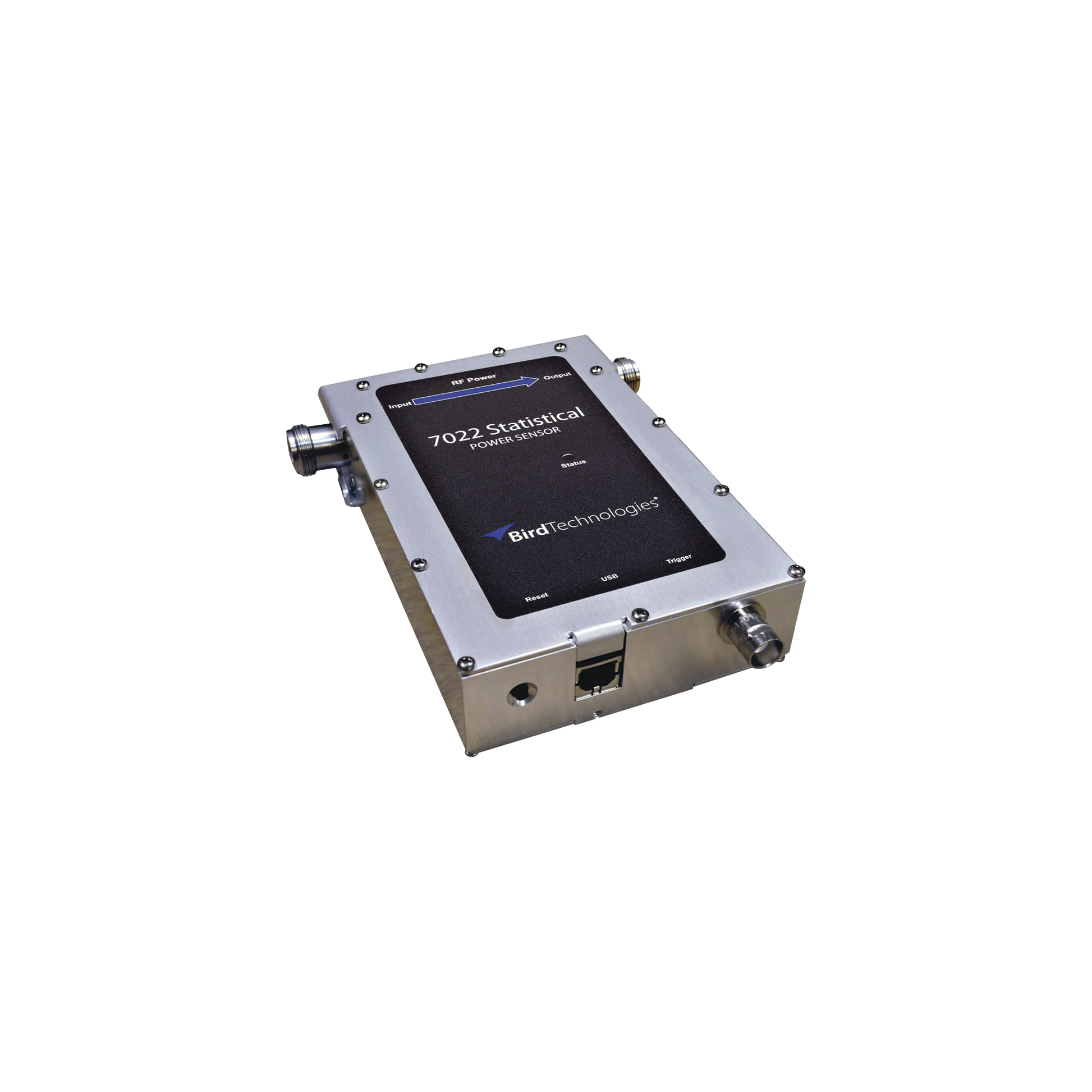

Sensor Estadístico para Medición de Potencia Virtual (VPM) por USB en PC para 350-6000 MHz.

Sensor Estadístico para Medición de Potencia Virtual (VPM) por USB en PC para 350-6000 MHz.

$ 146,332.55
$ 146,332.55
Agotado
Los gastos de envío se calculan en la pantalla de pago.
23 personas están viendo este producto.

Stock disponible: Agotado
SKU: 7022
Proveedora: BIRD TECHNOLOGIES
tipo: Radiocomunicación
Etiquetas: Analizadores - Espectro y Antenas / Monitores de Servicio y Softwares BIRD TECHNOLOGIES Equipo de Laboratorio

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Sensor para Medición de Potencia Virtual (VPM) por USB en PC para 350-6000 MHz

  • En las comunicaciones modernas, la señal de potencia promedio, aunque importante, ya no es una variable de control suficiente.
  • Estas señales de comunicación a menudo requieren más mediciones de diagnóstico.
  • En el modo estadístico, el sensor de potencia mide el porcentaje de tiempo que la señal existe en una específica relación de pico a promedio.
  • En el modo de dominio de tiempo, el sensor agrega una variedad de funciones similares a un osciloscopio, a nuestro conjunto estándar de mediciones.
  • El sensor de potencia estadística se puede utilizar en todos los formatos de comunicación conocidos y es capaz de medir con precisión una amplia gama de mediciones de RF para señales no periódicas como EVDO, UMTS, LTE y HDTV.
  • Al igual que todos los sensores Bird, su calibración también se puede rastrear según los estándares NIST sin necesidad de calibración de campo.

Aplicaciones

  • Los WPS Miden: Celular Análogo, Celular Digital, 3G, 4G, Tetra, APCO/P25 Fase 1 y 2, DMR, MOTOTRBO, Tunking, CDMA, TDMA, WCDMA, GSM, Transporte, Militar Táctico, Radar, Aviónica, Marina, LMR, Radiofusión Análoga, Transmisión digital, GSM, GPRS, EDGE, UMTS, HSDPA, Bluetooth, Incendio, GPS, NPSPAC, Megafonía, Seguridad pública, Telemática, Utilidades, WIMAX, WLAN, EVDO, UMTS, LTE y HDTV.

Modo Dominio de Tiempo

  • Desglose detallado de pulsos únicos o múltiples.
  • Incluye una amplia gama de parámetros de pulso IEEE.
  • Los marcadores le permiten al usuario enfocarse en porciones particulares de la señal para su análisis.

Modo Estadístico

  • Resultados analíticos de la señal de interés usando parámetros CCDF.
  • Aislar e identificar puntos de corte específicos con el uso de marcadores.

Modo Potencia Promedio

  • Mediciones de potencia promedio verdadero extremadamente precisas.
  • Medición de potencia promedio verdadera, Directa y Reflejada.
  • Todos los cálculos de reflexión relacionados.
  • Medida de potencia pico.
  • Medición de ráfagas de potencia de pulso.

Características Generales

  • Tipo de medición: Potencia Thru-Line (a Través de Línea).
  • Rango de frecuencia: 350 MHz a 6 GHz
  • Exactitud de Medición de frecuencia: ± 3MHz con señales CW.
  • Rango de Medición de Potencia: 0.25 W a 500 W promedio,
  • Rango dinámico: 33 dB.
  • Razón de Pico-Promedio: 12 dB, potencia pico absoluta limitada a 1500 W
  • Impedancia, Nominal: 50 Ohm.
  • Pérdida por inserción (máx.): 0.05 dB.
  • Inserción VSWR (máx.): 1.065 de 350-2000 MHz; 1.12 de 2000-6000 MHz
  • Conectores RF: N Hembra.
  • Calibración de fábrica: NIST trazable.
  • Calibración de campo: No requiere.
  • Registro de datos: Sí, con el software VPM3.
  • Interfaz: USB 2.0 tipo B (USBTMC).
  • Fuente de alimentación: Puerto USB.
  • Frecuencia de muestreo: 44 M muestras/s máx.
  • Resolución de tiempo: 50nSeg. a 10 Seg.
  • Precisión de la base de tiempo: 0.01%
  • Refrescar frecuencia de actualización: 10 veces/seg. (Limitado por la comunicación)
  • Ancho de banda de video: Ajustable: 20 MHz (ninguno), 5 MHz, 400 kHz, 4.5 kHz.
  • Puntos por pantalla: 1001
  • Conector del disparador de entrada: BNC hembra; (1MΩ Impedancia; 3V Alto; 1.2V Bajo)
  • Temperatura de funcionamiento: -10 a +50ºC (+14 a +122ºF).
  • Temperatura en almacenaje: -40 a +80ºC (-40 a +17ºF).
  • Humedad (máx.): 95% máximo (sin condensación).
  • Altitud (máx.): 15,000 pies (4,500 m).
  • Dimensiones, Nominal: 150 x 122 x 33 mm (5.9 'x 4.8'x 1.3”).
  • Peso: 681 gr (1.5 lb).
  • Vibración y Choque mecánico: IAW MIL-PRF-28800F clase 3.
  • RoHS

Accesorios Estandar

  • 5A2653-6L Cable USB SeaLatch™
  • VPM3 Medidor de potencia virtual
  • 920-7022 Manual para Sensor de Potencia Estadística.
  • 920-VPM3 Manual para Medidor de Potencia Virtual
  • 5A2918-11-6 Cable de activación BNC / BNC.
  • VSWR 1.15 a 99.9
  • Rho 0.07 a 1.0
