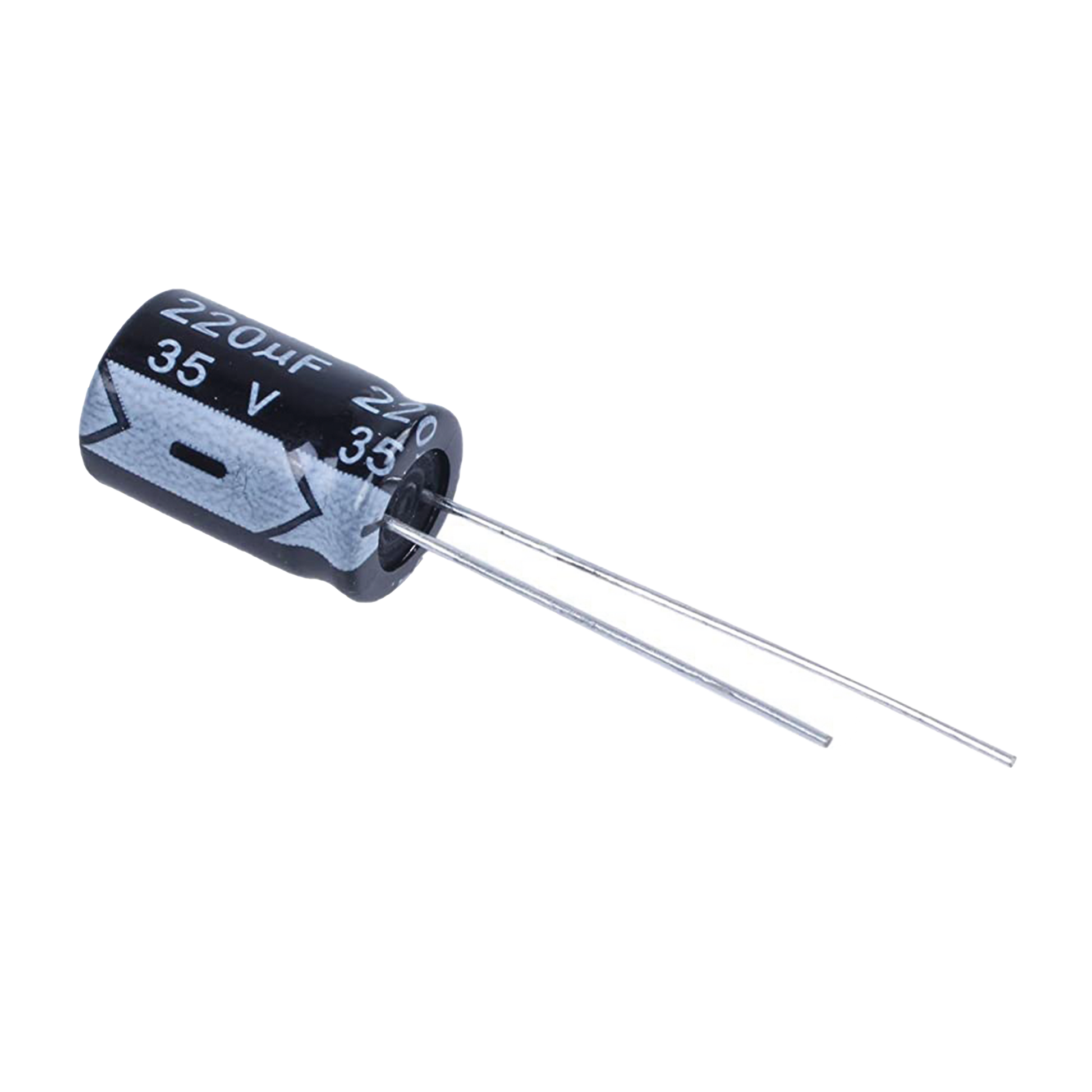

Capacitor Electrolítico Radial en Aluminio de 220 µFd, 35 Vcc, 105 °C, 10 x 12.5 mm.

Capacitor Electrolítico Radial en Aluminio de 220 µFd, 35 Vcc, 105 °C, 10 x 12.5 mm.

$ 26.90
$ 26.90
Agotado
Los gastos de envío se calculan en la pantalla de pago.
21 personas están viendo este producto.

Stock disponible: Agotado
SKU: CE220/35V
Proveedora: SYSCOM
tipo: Radiocomunicación
Etiquetas: Misceláneo Refacciones SYSCOM

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Características Principales

  • Capacidad Nominal: 220 µF
  • Tensión Nominal: 35 Vcc
  • Temperatura de Operación: -40°C a +105°C
  • Tolerancia: ±20% (a 120Hz, 20°C)
  • Corriente de Fuga: I = 0.01CV o 3µA (lo que sea mayor)
  • Factor de Disipación: tanδ = 0.14 (a 120Hz, 20°C)
  • Resistencia Serie Equivalente (ESR): 0.14Ω (a 120Hz, 20°C)
  • Estabilidad a Baja Temperatura: Z(-25°C)/Z(+20°C) = 2, Z(-40°C)/Z(+20°C) = 4

Especificaciones de Construcción

  • Tipo: Capacitor Electrolítico Radial
  • Material: Aluminio
  • Serie: SH Standard Series
  • Resistencia a Altas Temperaturas: 105°C por 2000 horas
  • Conformidad: RoHS
  • Aplicaciones Recomendadas: Circuitos de alta calidad y confiabilidad, productos de alta CV, aplicaciones de alta temperatura

Dimensiones

  • Diámetro: 10 mm
  • Longitud: 12.5 mm
  • Pitch: 5.0 mm
  • Diámetro de Terminal: 0.6 mm
  • Longitud de Terminal: 1.5 mm

Endurance

Después de aplicar la tensión nominal por 2000 horas a 105°C, el capacitor debe cumplir con los siguientes requisitos:

  • Cambio de Capacidad: ±20% del valor inicial
  • Factor de Disipación: No más del 200% del valor especificado
  • Corriente de Fuga: Menor o igual al valor inicial especificado

Vida Útil

Después de almacenar los capacitores sin carga a 105°C durante 1000 horas, deben cumplir con los mismos requisitos que el endurance.

Corriente de Rizado

Multiplicador para corriente de rizado según frecuencia:

Frecuencia (Hz) 6.3 ~ 100V, ≦68μF 6.3 ~ 100V, 100 ~ 470μF 6.3 ~ 100V, 471 ~ 22000μF
120 1.00 1.00 1.00
300 1.30 1.23 1.10
1K 1.57 1.34 1.13
10K~100K 2.00 1.50 1.15

Ratings Estándar

Especificaciones para el modelo CE220/35V:

Capacidad (μF) Tensión Nominal (V) Tamaño (mm) tanδ (120Hz) Corriente de Rizado (mA/rms 105℃)
220 35 (44) 10x12.5 0.16 440
