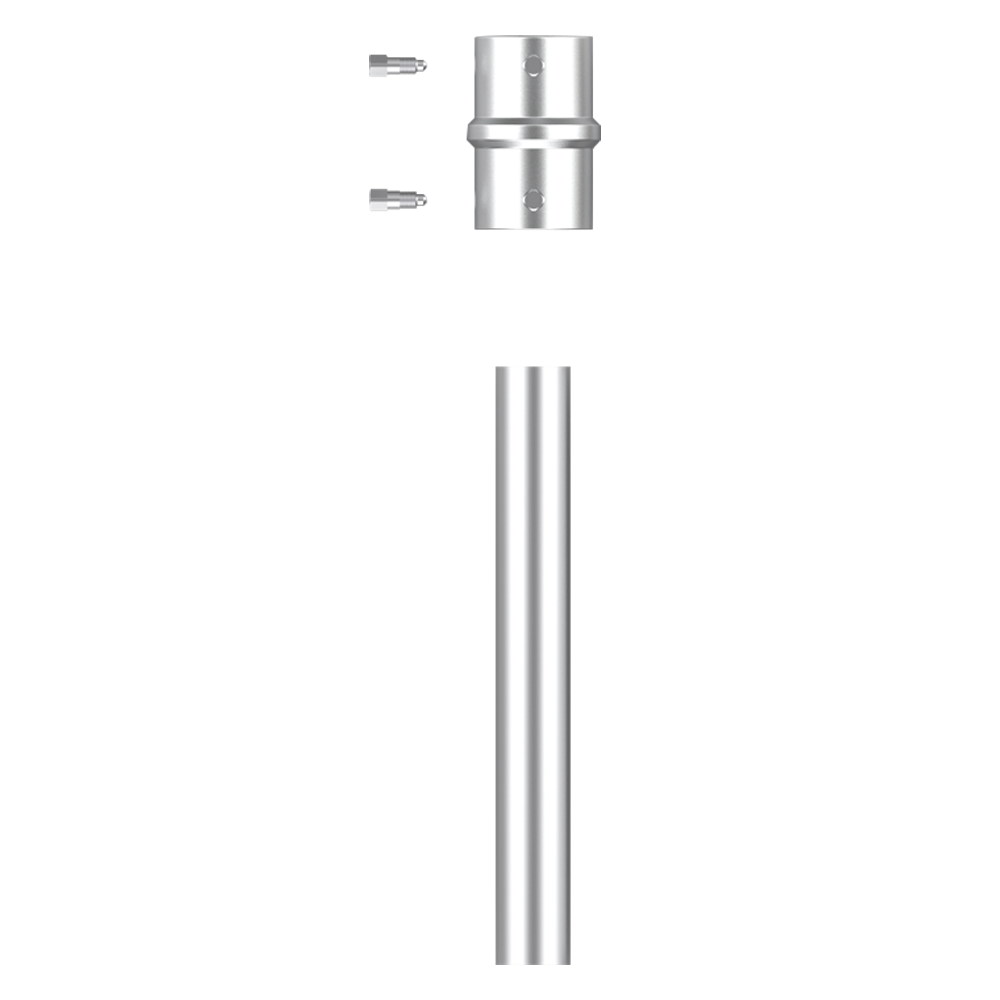

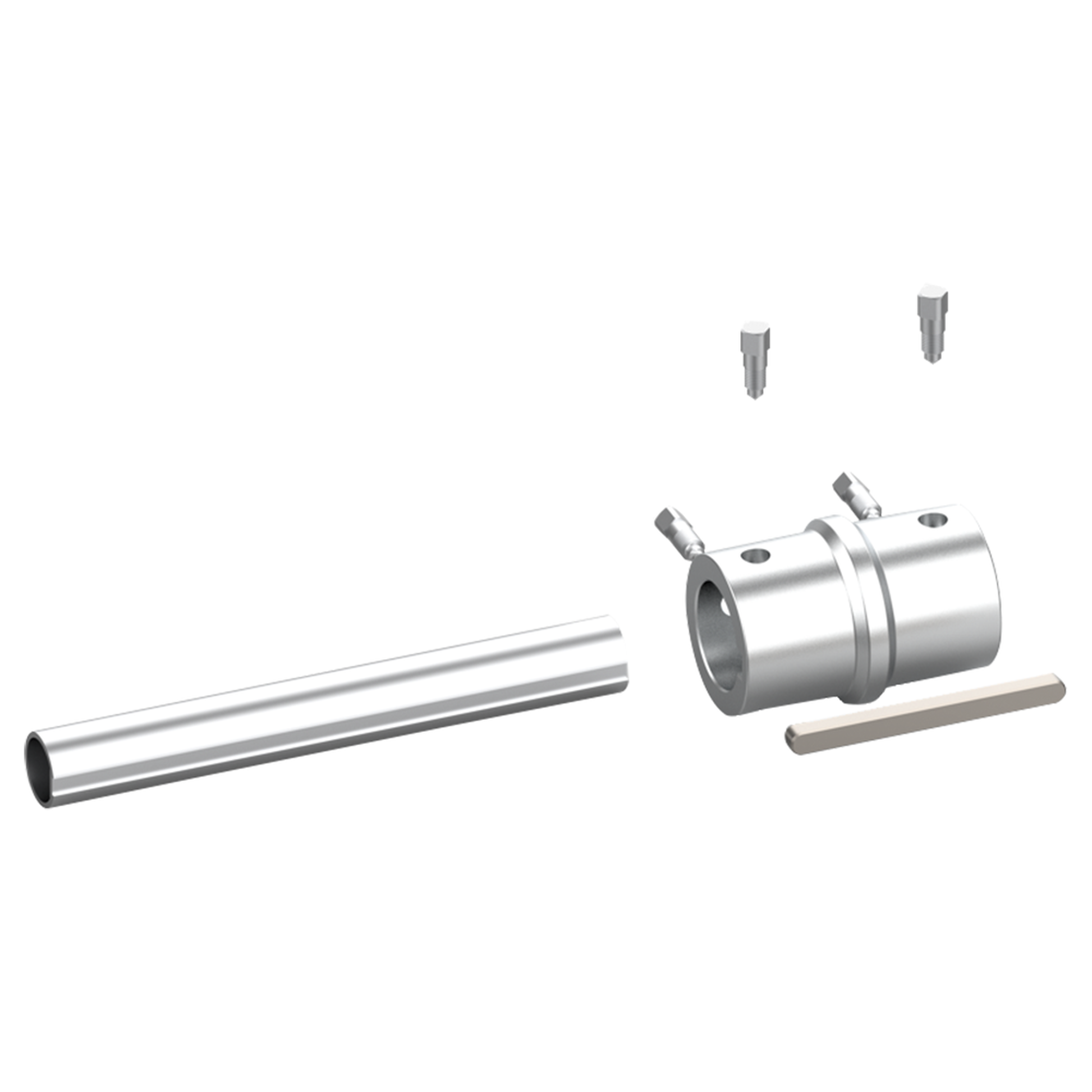

Cople p / motor ACCESS50 p / puertas de garage.

Cople p / motor ACCESS50 p / puertas de garage.

$ 74.36
$ 74.36
Agotado
Los gastos de envío se calculan en la pantalla de pago.
24 personas están viendo este producto.

Stock disponible: Agotado
SKU: COPLE-50
Proveedora: ACCESSPRO
tipo: Control de Acceso
Etiquetas: Acceso vehicular ACCESSPRO Puertas de Garage

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Descripción del producto

Cople para flecha para puertas seccionales comerciales y puertas enrollables ligeras.

Cople diseñado específicamente para la línea ACCESS 50, permitiendo la conexión mecánica entre el motor y la puerta de garaje.

Características técnicas

  • Material: Acero de alta resistencia
  • Resistencia de pernos: Mínimo 800 N/mm² (8.8)
  • Protección térmica: 105°C
  • Clase de protección: IP54
  • Temperatura operativa: -20°C a +60°C

Aplicaciones

  • Puertas seccionales comerciales
  • Puertas enrollables ligeras
  • Sistemas de puertas industriales
  • Instalaciones residenciales de alto tráfico
Especificaciones Mecánicas
  • Diámetro del eje: φ25.4 mm
  • Material: Acero de alta resistencia
  • Resistencia de pernos: Mínimo 800 N/mm² (8.8)
  • Protección contra vibraciones: Requiere soporte de par
Especificaciones de Instalación
  • Instalación libre de tensión
  • Altitud máxima: 1000 msnm
  • Temperatura ambiente: -20°C a +60°C
  • Requiere protección contra condiciones ambientales agresivas
Especificaciones de Seguridad
  • Uso exclusivo con cubiertas y dispositivos de protección
  • Requiere instalación por personal calificado
  • Solo electricistas capacitados pueden trabajar en componentes eléctricos
  • Trabajos de instalación deben realizarse sin suministro eléctrico

Instrucciones de Instalación

  1. Verificar que el operador esté libre de daños
  2. Montar el soporte de par/consola (A)
  3. Engrasar el eje del resorte (B) alrededor del asiento del operador
  4. Insertar el pasador de llave (C) en el eje del resorte (B)
  5. Colocar el operador (D) en el eje del resorte (B)
  6. Asegurar el pasador de llave (C) contra cualquier movimiento
  7. Fijar el operador al soporte de torsión con 4 tornillos
  8. Verificar que el pasador de chaveta sea adecuado para el eje del resorte
  9. Colocar el mecanismo de liberación a 1.8 m sobre el suelo

Advertencias de Seguridad

  • ¡Peligro! El operador debe instalarse libre de tensión eléctrica
  • ¡Advertencia! El operador no debe moverse sobre el eje
  • ¡Advertencia! Para evitar daños al automatismo y a la puerta, el operador solo debe montarse si:
    • El operador está intacto
    • La temperatura ambiente es -20°C a +60°C
    • La altitud del lugar no supera los 1000 m
    • Se ha seleccionado un tipo de protección adecuado
  • ¡Nota! Utilizar exclusivamente repuestos originales
  • ¡Requisito! Colocar una advertencia cerca del mecanismo de liberación para evitar operación incorrecta por niños

Operación Manual

El mecanismo de liberación permite operar la puerta industrial manualmente:

  1. Instalar el cable de extensión de liberación en el anillo de tiro del cable del operador
  2. Si el engranaje interno no puede girar libremente, jalar hacia abajo la manija de liberación
  3. Cambiar el operador a operación manual para girar el eje de salida manualmente

Compatibilidad

  • Diseñado específicamente para la línea ACCESS 50
  • Compatible con puertas de área ≤22 m²
  • Soporta voltajes: 110-127V / 220-240V / 380-420V
  • Sistema de control: 24V CC
