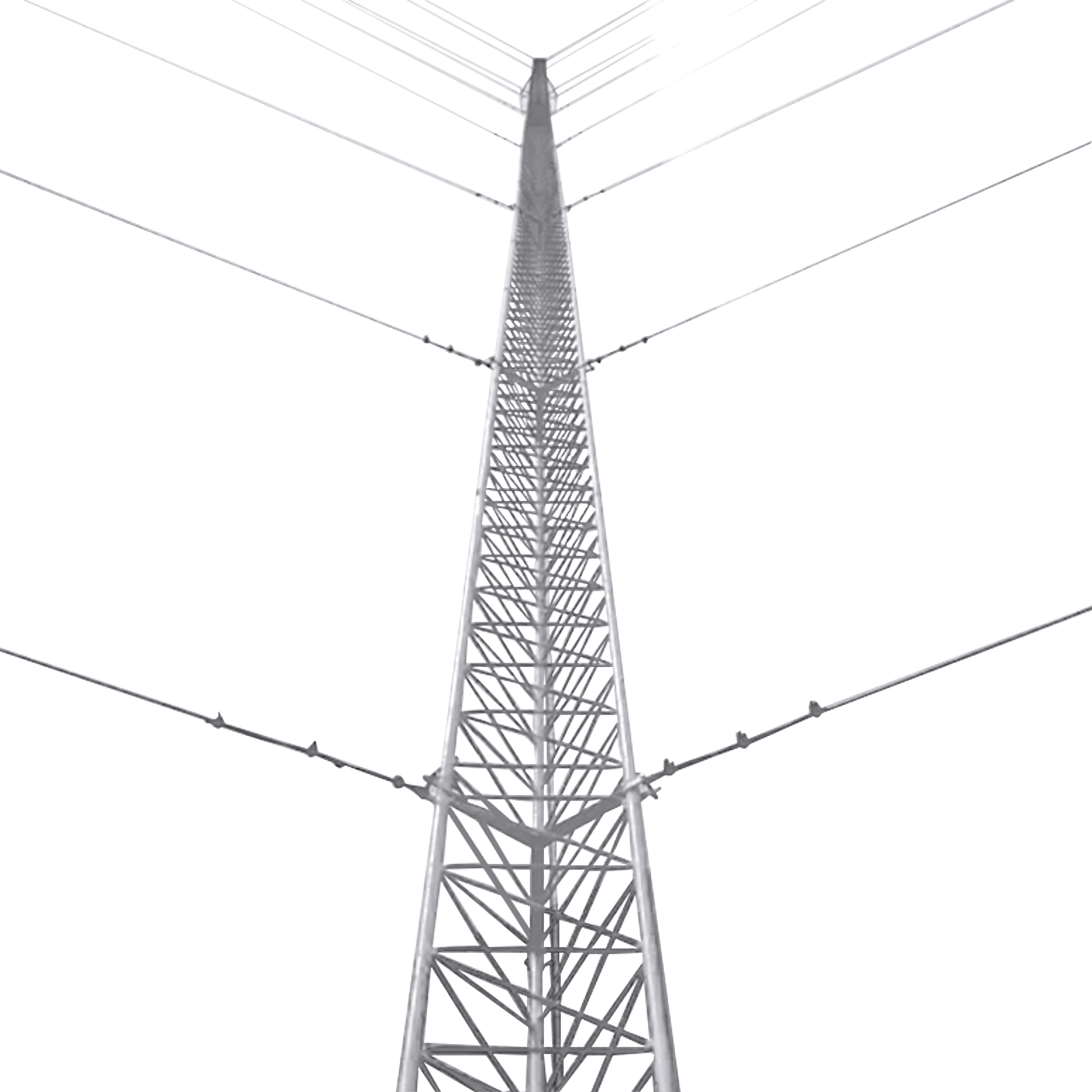

Kit de Torre Arriostrada de Techo de 3 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Kit de Torre Arriostrada de Techo de 3 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

$ 5,103.65
$ 5,103.65
Agotado
Los gastos de envío se calculan en la pantalla de pago.
21 personas están viendo este producto.

Stock disponible: Agotado
SKU: KTZ-30E-003P
Proveedora: SYSCOM TOWERS
tipo: Radiocomunicación
Etiquetas: SYSCOM TOWERS Torres Arriostradas (Kits) Torres y Mástiles

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
  • Ideal para zonas secas libre de corrosión

Características Físicas

  • Carga Axial Máxima: 200 Kg
  • Altura: 3 metros (1 tramo)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
  • Aplicación: Intemperie (Zonas desérticas o baja humedad)
Incluye los siguientes componentes
  • 1 STZ30 - Tramo de torre de 30 cm de ancho de cara
  • 1 SCZ30P - Copete de torre de 30 cm con opresor para pararrayo
  • 1 SBA30 - Base para torre de 30 cm
  • 1 SAB30 - Ancla para base de torre
  • 1 SJB30 - Brida de sujeción de Retenida
  • 3 SAP01 - Ancla de losa o pared para Retenida
  • 6 CUELLO-14-HDG - Cuello para cable de retenida
  • 18 NUDO-316-FJG - Abrazadera tipo perro de 3/16'
Accesorios complementarios (No incluidos)

No incluye cable de retenida. Se recomiendan 20 metros de retenida de 1/8' SRET-318-CAM o diámetros superiores

No incluye Tensores. Se recomiendan 3 tensores de 1/2' x 6' TEN1/2X6OGJ o TEN1/2X6OQJ

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Sistema de Señalización/Iluminación (No incluido)
  • 2 EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
  • 2 HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco

Sistema de línea de vida (No incluido)
  • 1 SHE-LV - Par de herrajes de sujeción
  • 1 S-GULV - Guía para línea
  • 5 SRET-338 - Cable de 3/8'
  • 6 NUDO-38FJG - Nudo forjado 3/8'
  • 2 CUELLO-38-HDG - Cuello 3/8'
  • 1 TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
  • 1 SYS-USA7B - (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
  • 1 TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
  • 1 S610 - Registro plástico
  • 3 TGCR11 - Conector de Ojo
  • 2 TGAB18 - Conector para Varilla
  • 1 TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG SLY-287-GRN para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG SLY-291-GRN

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
  • 1 TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
  • 1 TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
  • 1 S610 - Registro plástico chico
  • 1 ANTIOX - Aerosol para protección de terminales
  • 3 TGCR11 - Conector de Ojo
  • 2 TGAB18 - Conector para Varilla
  • 2 TGAC - Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos

*Se recomienda cable de cobre calibre 2/0 para realizar la integración SLY-346-BLK. Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros

DIAGRAMA de conexión de Tierra Física + Pararrayo

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
