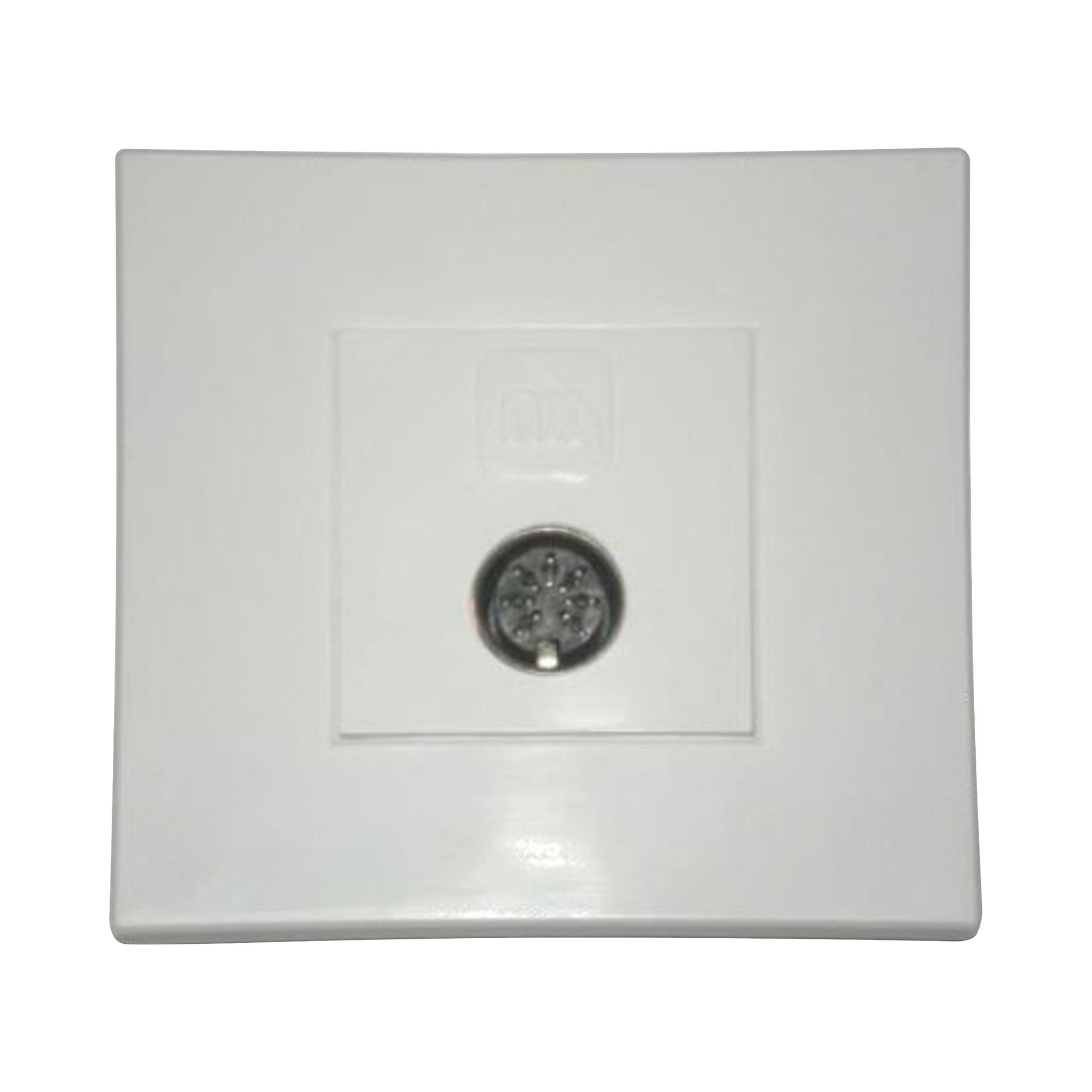

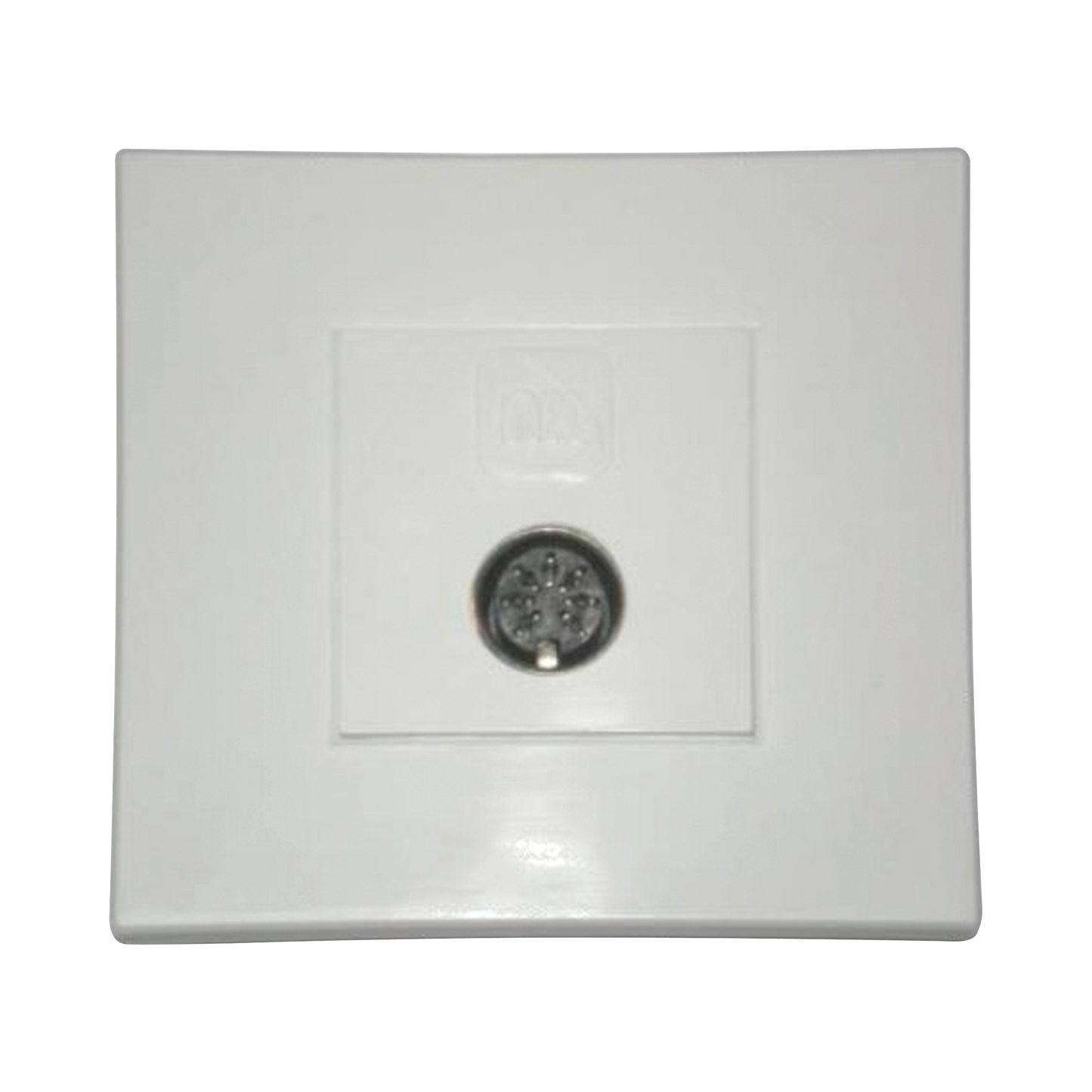

Modulo de Pared para Pulsador de Cama, Compatible con NX0883, NX0885 y NX0015

Modulo de Pared para Pulsador de Cama, Compatible con NX0883, NX0885 y NX0015

$ 1,713.76
$ 1,713.76
Agotado
Los gastos de envío se calculan en la pantalla de pago.
15 personas están viendo este producto.

Stock disponible: Agotado
SKU: NX0086/A
Proveedora: IBERNEX
tipo: Automatización e Intrusión
Etiquetas: Atención Sociosanitaria IBERNEX Sistemas de Emergencia

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Características Principales

  • Conector mini-jack/DIN con liberación por tensión para mayor seguridad
  • Contactos secos libres de potencial para seguridad eléctrica
  • Control de hasta 2 circuitos de iluminación independientes
  • Señal de alarma normalmente cerrada con supervisión de línea
  • Compatibilidad con pulsadores de cama con audio (NX0885)
  • Indicación luminosa LED en el pulsador de cama
Especificaciones Eléctricas
  • Tipo de contacto: Contacto seco (libre de potencial)
  • Señal de alarma: Normalmente Cerrado (NC)
  • Señales de control: Normalmente Abiertos (NO)
  • Conector LED: L+ y L- para control de iluminación
  • Conector auxiliar: Señal de botón auxiliar
Especificaciones Mecánicas
  • Tipo de instalación: Montaje en caja de empotrar
  • Incluye: Bastidor metálico de montaje
  • Compatibilidad: Marco NX9003 y series de material eléctrico estándar
  • Ubicación recomendada: Junto al cabecero, por encima de la altura de la mesilla
Compatibilidad
  • Pulsadores compatibles: NX0883, NX0885, NX0015
  • Terminales compatibles: NX0015 y otros terminales de habitación
  • Periféricos: Telerruptores NX0033 o similares

Funcionamiento

El módulo de pared NX0086A permite el control de hasta 4 funciones diferentes a través del pulsador de cama multifunción:

  • Alarma: Contacto normalmente cerrado (NC) para señal de emergencia
  • Control de iluminación 1: Contacto normalmente abierto (NO)
  • Control de iluminación 2: Contacto normalmente abierto (NO)
  • Botón auxiliar: Contacto normalmente abierto (NO) para funciones adicionales
  • LED: Control de iluminación del pulsador con señales L+ y L-

Cableado

El cableado debe realizarse con el sistema desconectado de la alimentación eléctrica:

  • Alarma: Se cablea entre las bornas C y NC de la entrada del sistema
  • Iluminación: Se conectan a telerruptores NX0033 o similares
  • LED: Se conecta a una señal configurada como salida para control de iluminación
  • Botón auxiliar: Se puede utilizar para funciones adicionales
  • Conexión en paralelo: Posibilidad de conectar múltiples pulsadores para control de la misma luz

Seguridad

  • Conector mini-jack que se suelta ante tensión excesiva, evitando daños por tirones
  • Contactos secos (libres de potencial) para garantizar seguridad eléctrica
  • No se deben utilizar voltajes peligrosos en el módulo de pared ni en el cable del pulsador
  • Se debe respetar la polaridad correcta en la conexión de señales

Instalación

  • Montaje en caja de empotrar estándar
  • Recomendado instalar junto al cabecero, por encima de la altura de la mesilla
  • Todas las conexiones deben realizarse con el sistema desconectado de la alimentación eléctrica
  • Se pueden cablear varios contactos normalmente cerrados en serie sobre la misma entrada
  • Las señales de iluminación (L1, L2) pueden cablearse en paralelo para control desde múltiples puntos
