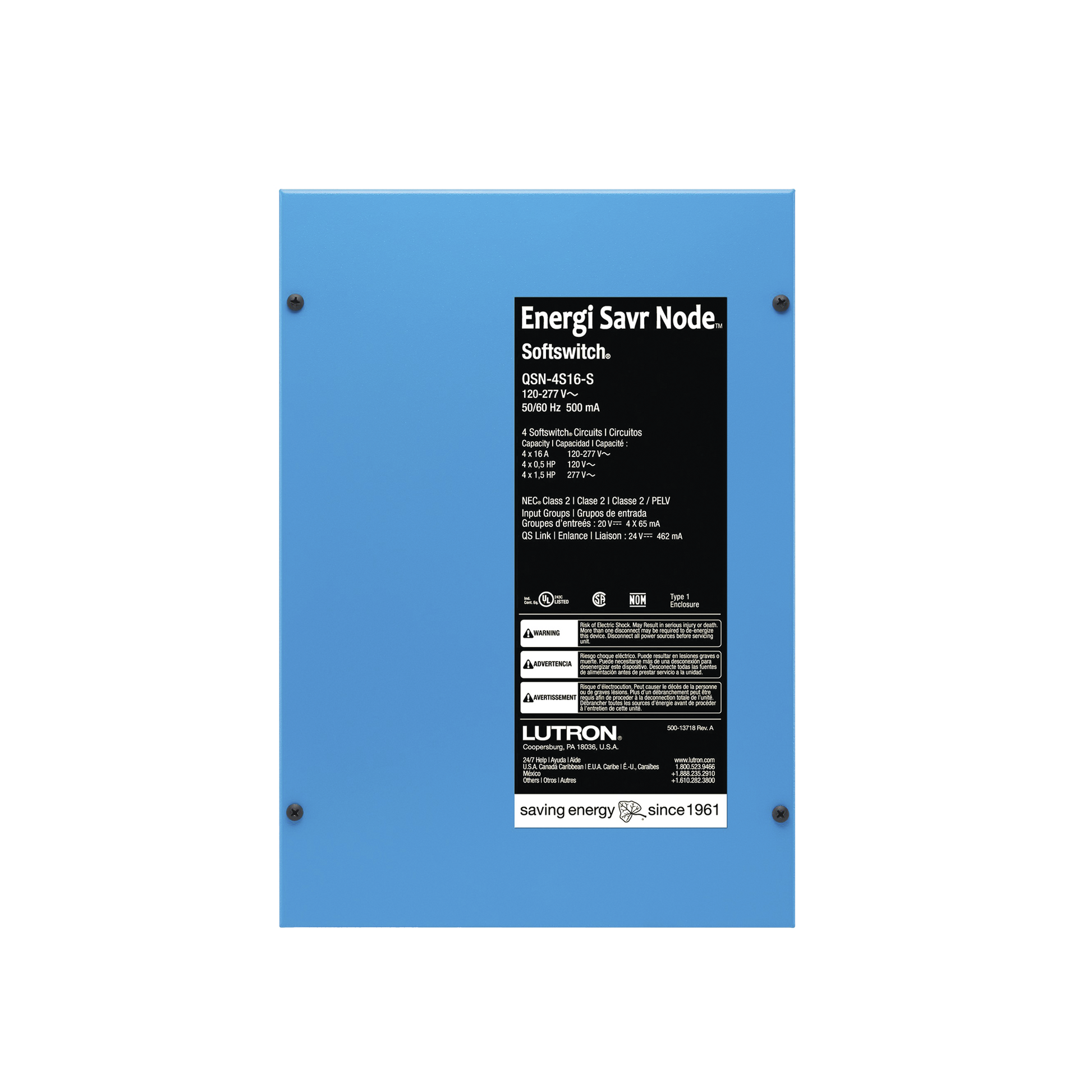

Panel de control de 4 zonas 16A

Panel de control de 4 zonas 16A

$ 12,331.39
$ 12,331.39
Agotado
Los gastos de envío se calculan en la pantalla de pago.
22 personas están viendo este producto.

Stock disponible: Agotado
SKU: QSN4S16S
Proveedora: LUTRON ELECTRONICS
tipo: Automatización e Intrusión
Etiquetas: Automatización - Casa Inteligente Lutron LUTRON ELECTRONICS

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Características Principales

  • Control de 4 zonas independientes
  • Capacidad de conmutación: 16A por canal
  • Tecnología Softswitch para vida útil extendida (1,000,000 ciclos)
  • Entradas para sensores de ocupación, luz natural e infrarrojos
  • Integración con sistema QS Link para control avanzado
  • Configuración predeterminada sin necesidad de comisionamiento

Especificaciones Técnicas

  • Tensión: 120–277 V~; 347 V~ (modelos 347)
  • Corriente: 16A por canal
  • Rango de temperatura: 0 ºC a 40 ºC
  • Humedad: Menos del 90% sin condensación
  • Protección: NEMA Type 1, IP20
  • Montaje: Superficie

Compatibilidad

  • Sensores de ocupación Lutron
  • Sensores de luz natural Lutron
  • Controladores inalámbricos Pico Wireless
  • Sistema Quantum (consultar compatibilidad)
  • GRAFIK Eye QS
  • QSE-IO y QSE-CI-NWK-E
Entradas
  • 4 sensores de ocupación
  • 4 sensores de luz natural
  • 4 receptores IR
  • 4 interruptores de contacto seco IEC PELV / NEC Class 2
Salidas
  • 4 canales de conmutación 16A
  • 4 canales de salida 0–10V-
  • 4 salidas CCI (Contact Closure Input)
Comunicaciones
  • QS Link para integración con sensores y controles
  • Interfaz de programación QSE-CI-AP-D
  • Hasta 100 dispositivos y 100 zonas por QS Link
  • Soporte para programación con iPod touch o iPhone
Control y Programación
  • Programación mediante botones frontales
  • Programación con aplicación móvil para iOS
  • Asociación con módulos QS Sensor Module (QSM)
  • Memoria de 10 años para retención de datos

Aplicaciones

El panel de control QSN4S16S está diseñado para aplicaciones comerciales donde se requiere control avanzado de iluminación. Permite la integración de múltiples sensores y controles para automatización de iluminación basada en ocupación, luz natural e inputs manuales. Ideal para espacios con requisitos de eficiencia energética y control inteligente de luz.

Soporta hasta 16 sensores de ocupación (4 directos, 4 por QSM y 10 inalámbricos) y 4 sensores de luz natural (1 por zona). La tecnología Softswitch elimina el arco eléctrico en los contactos mecánicos, extendiendo la vida útil del relé a 1,000,000 ciclos.

Conexiones y Alimentación

  • Alimentación: 120 V~, 220–240 V~, 277 V~, 347 V~ (modelos 347)
  • Consumo: 0.5 A máximo
  • Conexión de alimentación: 14 AWG a 12 AWG (2.5 mm² a 4.0 mm²)
  • Conexión de carga: 14 AWG a 12 AWG (2.5 mm² a 4.0 mm²)
  • Conexión 0–10V: 20 AWG a 12 AWG (0.5 mm² a 4.0 mm²)
  • Conexión de grupos de entrada: 20 AWG a 12 AWG (0.5 mm² a 4.0 mm²)
  • Conexión QS Link: 22 AWG a 12 AWG (0.5 mm² a 4.0 mm²)
  • Conexión de contacto seco: 20 AWG a 12 AWG (0.5 mm² a 4.0 mm²)

Normas y Certificaciones

  • UL Listed
  • CSA
  • NOM
  • Sistemas de Calidad Lutron registrados bajo ISO 9001:2015
  • Cumple con NEC 2014 300.22(C)(3) para espacios plenum
  • Protección contra sobretensiones hasta 6,000 V~ y 3,000 A
