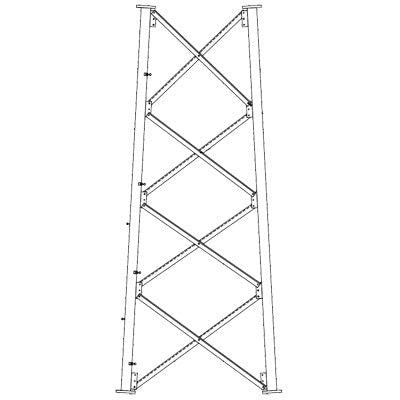

Sección 8 Base para Torre Autosoportada línea SSV (Código de Fábrica: 8N106)

Sección 8 Base para Torre Autosoportada línea SSV (Código de Fábrica: 8N106)

$ 97,796.65
$ 97,796.65
Agotado
Los gastos de envío se calculan en la pantalla de pago.
28 personas están viendo este producto.

Stock disponible: Agotado
SKU: SSV8N106
Proveedora: ROHN
tipo: Radiocomunicación
Etiquetas: ROHN Torres Autosoportadas Torres y Mástiles

Envío Gratis.

Ahora puedes disfrutar de envío gratis ilimitado y automático en todas tus compras.

Devolución Gratis.

Tienes 30 días desde que lo recibes.

Compra Protegida.

Recibe el producto que esperabas o te devolvemos tu dinero.

Factura Garantizada.

Facturamos automáticamente todas tus compras.

Ver todos los detalles

Características Generales

  • Diseño autosoportado con más de 50 años de servicio
  • Construcción mediante piezas estándar para estructuras personalizadas
  • Piernas tubulares con refuerzos en ángulo en la base
  • Piernas y refuerzos sólidos en las secciones superiores
  • Galvanizado por inmersión en caliente interior y exterior
  • Incluye tornillos de escalada y punta cónica
  • Requiere dispositivo de seguridad para escalada en estructuras > 10'

Aplicaciones

  • Estructuras para telecomunicaciones PCS
  • Redes de banda ancha
  • Sistemas de seguridad
  • Iluminación deportiva
  • Otras aplicaciones industriales
Dimensiones
  • 8N: 6' - 6 3/4' superior / 8' - 6 3/4' inferior
  • 9N: 8' - 6 3/4' superior / 10' - 6 3/4' inferior
  • 10N: 10' - 6 3/4' superior / 12' - 7 1/4' inferior
  • 11N: 12' - 7 1/4' superior / 14' - 7 7/8' inferior
  • 12N: 14' - 7 7/8' superior / 16' - 8 3/8' inferior
Estándares de Diseño
  • Conforme a ANSI/TIA-222-G, Clase II
  • Categoría Topográfica 1
  • Espesor de hielo: 3/4'
  • Coeficiente sísmico: S < 1.0
  • Carga de viento: 90-110 mph (3-segundo)
Requisitos de Instalación
  • Áreas proyectadas simétricas
  • 1 cable 7/8' hasta la cima
  • 2 cables 7/8' hasta 30' debajo de la cima
  • Kit de puesta a tierra (se ordena por separado)
  • Planos de ensamblaje y detalles de fundación incluidos

Capacidad de Carga (viento 90 mph)

Altura (ft) Sección Superior Sección Base Área Proyectada (ft²)
Top		 Área Proyectada (ft²)
30' debajo
40 2W 3WN 18 13
50 1WB 3WN 7 5
60 2W 4N 15 10
70 1WB 4N 6 4
80 2W 5N 13 9
90 1WB 5N 5 3

Detalles de Fundación

  • 8N106: 8' - 0' ancho de zapata / 14' - 3' profundidad
  • 9N325/9N82: 8' - 0' ancho / 16' - 0' profundidad
  • 10N387/10N183: 8' - 6' ancho / 18' - 3' profundidad
  • 11N332: 9' - 0' ancho / 22' - 0' profundidad
  • Concreto requerido: 30.1 yd³ para 8N106
  • Concreto requerido: 37.9 yd³ para 9N325/9N82
  • Concreto requerido: 49.3 yd³ para 10N387/10N183
  • Concreto requerido: 12.3 yd³ para 11N332

Notas Importantes

  • Diseños estándar basados en parámetros de suelo arcilloso presuntivo según Rev G
  • Fundaciones ilustradas son para información general
  • Detalles de instalación proporcionados con planos de ensamblaje
  • Diseños personalizados disponibles bajo solicitud
