Descripción del Producto

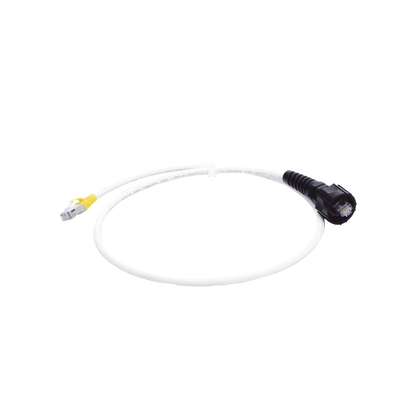

La línea industrial de conectividad de cobre blindada de Siemon ofrece una solución robusta para ambientes hostiles. Los patch cords Ruggedized Cat6A S/FTP combinados con los gabinetes Ruggedized MAX® y Z-MAX® proporcionan una protección IP66/IP67 contra humedad, vibración, polvo y productos químicos de limpieza comunes.

Estos patch cords están diseñados para proteger conexiones críticas en laboratorios, hospitales, plantas de procesamiento de alimentos y otros entornos industriales exigentes.

Especificaciones Eléctricas

• Voltaje: 150 VAC máximo @ 25°C
• Corriente: 1.5 A máximo @ 25°C
• Resistencia de aislamiento: 50 MΩ mínimo
• Resistencia de contacto: 20 MΩ máximo
• Tensión de prueba dieléctrica: 1000 VAC, 60 Hz, 1 minuto

Materiales y Construcción

• Carcasa: PBT (Valox®), UL94V-0
• Tuerca de collar: Aleación de acetal/elastómero (Delrin®)
• Juego de retención: Aleación zinc
• Juntas: Silicona
• Contactos: Aleación de cobre con chapado de oro (50 microinches mínimo)

Durabilidad Mecánica

• Ciclos mínimos: 750 ciclos de acoplamiento/desacoplamiento
• Resistencia a vibración: Diseño patentado que evita daño por vibración
• Resistencia a impacto: Carcasa termoplástica reforzada

Comparación de Materiales

El patch cord XC6AS03B05 utiliza una chaqueta de TPE exterior con una chaqueta interior de PVC, combinando resistencia a la flexión y protección contra elementos químicos:

• TPE: Excelente flexibilidad y resistencia a bajas temperaturas
• PVC: Buena resistencia a la abrasión y al fuego

Opciones de Longitud

El modelo XC6AS03B05 corresponde a una longitud de 3 pies (0.9m). Otras longitudes disponibles:

• 05: 1.5m (5 ft.)
• 07: 2.1m (7 ft.)
• 10: 3.1m (10 ft.)
• 15: 4.6m (15 ft.)
• 20: 6.1m (20 ft.)

Rendimiento

• Ancho de banda: Hasta 500 MHz
• Velocidad: 10 Gigabit Ethernet
• Impedancia: 100Ω ± 15%
• Atenuación: < 24 dB a 500 MHz
• Resistencia de bucle: < 0.2Ω

Compatibilidad

El patch cord XC6AS03B05 es compatible con:

• Cableado Cat6A blindado de Siemon
• Gabinetes Ruggedized MAX® y Z-MAX®
• Conectores RJ-45 estándar

Instalación

El diseño de terminación simplificada permite una instalación rápida y confiable:

• Terminación en campo posible
• Rango de conductores: 22-26 AWG (0.64-0.99mm)
• Soporta conductores sólidos y trenzados de 7 hilos
• Diseño a prueba de errores durante la terminación

Resistencia a Ambientes Hostiles

• Resistencia química: Resistente a ácidos&comma; bases y solventes industriales
• Resistencia UV: Excelente (TPE) / Bueno (PVC)
• Resistencia a petroquímicos: Buena
• Resistencia a la humedad: Excelente
• Resistencia al fuego: Excelente (PVC) / Buena (TPE)
