Descripción General

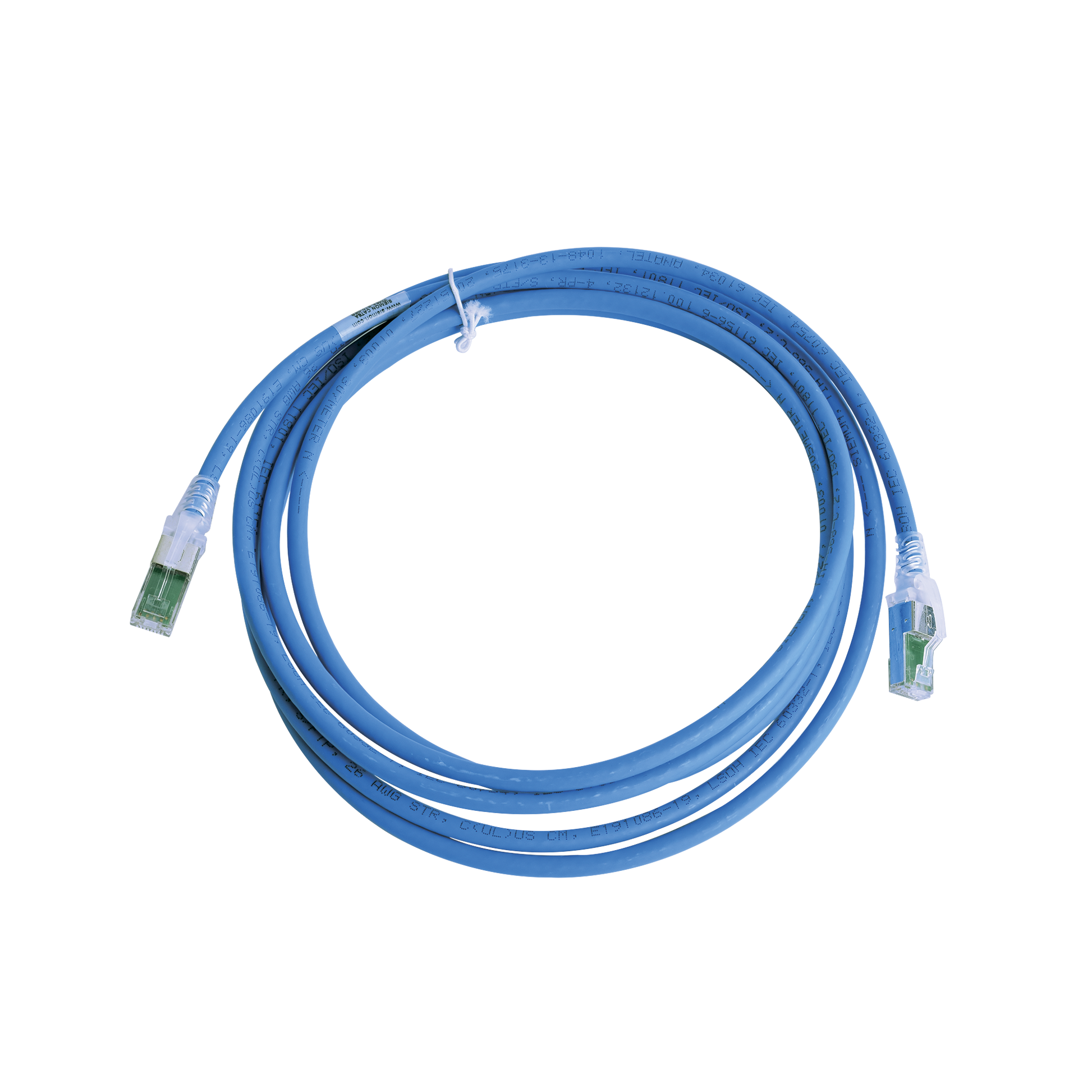

El Patch Cord Z-MAX Cat6A S/FTP es un factor determinante para el rendimiento del sistema. Combina una resistencia a interferencias exteriores gracias al blindaje con una característica innovadora y fácil de usar.

Cumple con UL2043 y es apropiado para uso en espacios de manejo de aire.

• Botas con diseño ultra delgado y protección para aplicaciones de alta densidad
• Clips de colores disponibles

Cumplimiento de Estándares

• ANSI/TIA-568-C.2
• ISO/IEC 11801 Ed 2.2
• IEEE 802.3an (10Gbase-T)
• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEC 60603-7
• UL 1863 and CSA-C22.2 No. 182.4-M90
• IEC 60332-1 (LSOH)
• IEC 60754 (LSOH)
• IEC 61034 (LSOH)
• ANSI/TIA-1096-A
• IEC-60603-7-51
• Anatel Resolution No.242,2000

Especificaciones Eléctricas

• Resistencia de contacto: 10 mΩ
• Resistencia de entrada a salida: 200 mΩ
• Tensión dieléctrica mínima: 1000 V DC o AC pico (contacto a contacto)
• Resistencia de aislamiento: 500 mΩ
• Capacidad para PoE: Adecuado para PoE y PoE+
• Impedancia de transferencia: < 10 mΩ/m @ 10 MHz
• Clasificación de corriente: 1.5 A

Especificaciones Mecánicas - Cable

• Calibre del cable: 26 AWG 7x32 alivianado estañado
• Construcción del cable: S/FTP
• Diámetro del cable: 6.35mm (0.25 in.)
• Tipo de aislamiento: CM/LS0H
• Radio de curvatura: 50mm (2in.)
• Compatibilidad: Hacia atrás con cat 5e y cat 6

Especificaciones Mecánicas - General

• Rango de temperatura operativa: -10 a 60 °C (14 a 140 °F)
• Clasificación de inflamabilidad: UL 94 V-0
• Materiales ecológicos: RoHS&comma; sin plomo&comma; sin halógenos&comma; sin PVC
• Material de la carcaza: Policarbonato
• Materiales plásticos: Termoplástico retardante de llama
• Pantalla: Encapsulado de 360°
• Identificación: Número de parte&comma; longitud&comma; nivel de rendimiento&comma; código de calidad

Especificaciones Mecánicas - Conector

• Número de ciclos de inserción: 2500
• Fuerza mínima de retención: 50N
• Compatibilidad: Compatibilidad con salidas RJ45
• Resistencia a la tracción: Mínima de 20 lbs

Características Técnicas

• Diseño patentado con PCB para óptima sintonía de señal
• Construcción completamente blindada resistente a diafonía externa
• Contactos delanteros preterminados para garantizar alturas consistentes
• Elimina la separación de pares y cruces de pares en los contactos traseros
• Conector patentado con diseño de PCB para sintonía de señal consistente
• Cubierta de 360° para efectividad de blindaje excepcional
• Cable trenzado con construcción S/FTP para óptimo rendimiento de transmisión

Configuraciones Disponibles

• Cables dobles terminados: ZM6A-S(XX)M-(XX)
• Cables de un solo extremo: ZC6A-S(XX)MA-L&comma; ZC6A-S(XX)MT-L&comma; ZC6A-S(XX)MA-M&comma; ZC6A-S(XX)MT-M
• Longitudes disponibles: 1m&comma; 1.5m&comma; 2m&comma; 3m&comma; 4m&comma; 5m&comma; 7.5m&comma; 10m&comma; 15m&comma; 20m
• Colores disponibles: Negro&comma; Blanco&comma; Rojo&comma; Gris&comma; Amarillo&comma; Azul&comma; Verde&comma; Violeta&comma; Naranja
• Empaque: Disponible en paquetes de proyecto de 100 unidades (agregar 'B' al final del número de parte)

Clips de Codificación de Color

• Modelo: CLIP-(XX)
• Contenido: Bolsa de 25 unidades
• Colores disponibles: Negro&comma; Blanco&comma; Rojo&comma; Gris&comma; Amarillo&comma; Azul&comma; Verde&comma; Violeta&comma; Naranja
